Шпильки вместо дюбелей: способ крепления, который придумали не мы.

Мы редко успеваем выехать на каждую стройплощадку. Но когда получается — всегда возвращаемся с новыми идеями. Самые полезные улучшения рождаются не в тиши кабинетов, а там, где монтажники руками решают реальные задачи.

В этой статье рассказываем о способе фиксации металлического бордюра СМАРТ Усиленный, который мы подсмотрели на объекте.

Часть 1. Проблема: геометрия основания.

Металлический борт — изделие с жёсткой геометрией. Он предъявляет высокие требования к основанию. В идеальном мире бетонная стяжка должна быть идеально ровной, без уклонов и перепадов.

В реальном мире бывает иначе. Особенно когда:

Часть 2. Находка монтажников

На объекте одного из наших заказчиков, бригада подошла к задаче творчески.

У них было:

• Бетонное основание с перепадами
• Заданная толщина «пирога»
• Металлические борты СМАРТ Усиленный
• Желание сделать качественно

Решение:

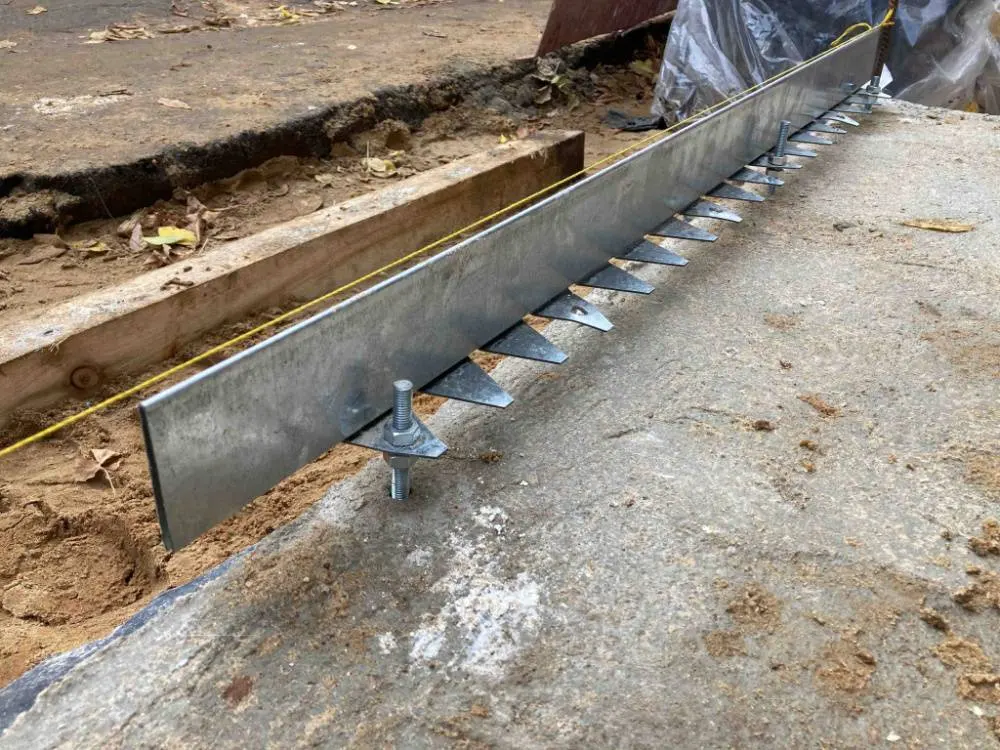

Вместо дюбель-гвоздей они использовали резьбовые шпильки, закреплённые в бетоне как клиновые анкеры. На шпильки надели борт и зафиксировали гайками с шайбами — снизу и сверху опорной площадки.

Как это работает:

• Нижняя гайка выставляется по уровню — она задаёт высоту опоры
• На неё ложится опорная площадка борта
• Верхняя гайка фиксирует борт сверху
• При необходимости высоту можно корректировать, вращая нижнюю гайку

Часть 3. Что пришлось доработать

В нашей конструкции отверстия в опорной площадке были рассчитаны на дюбель-гвозди 8 мм. Под шпильки 10 мм они не подходили.

Монтажники не растерялись — взяли дрель и рассверлили отверстия на месте. Первая партия бортов ушла с доработкой прямо на стройке.

Мы посмотрели, оценили удобство решения и внесли изменение в производство. Теперь в опорных площадках наших бортов два типоразмера отверстий:

• 8 мм — для стандартной фиксации дюбель-гвоздями
• 10 мм — для крепления на резьбовые шпильки

Часть 4. Второе применение

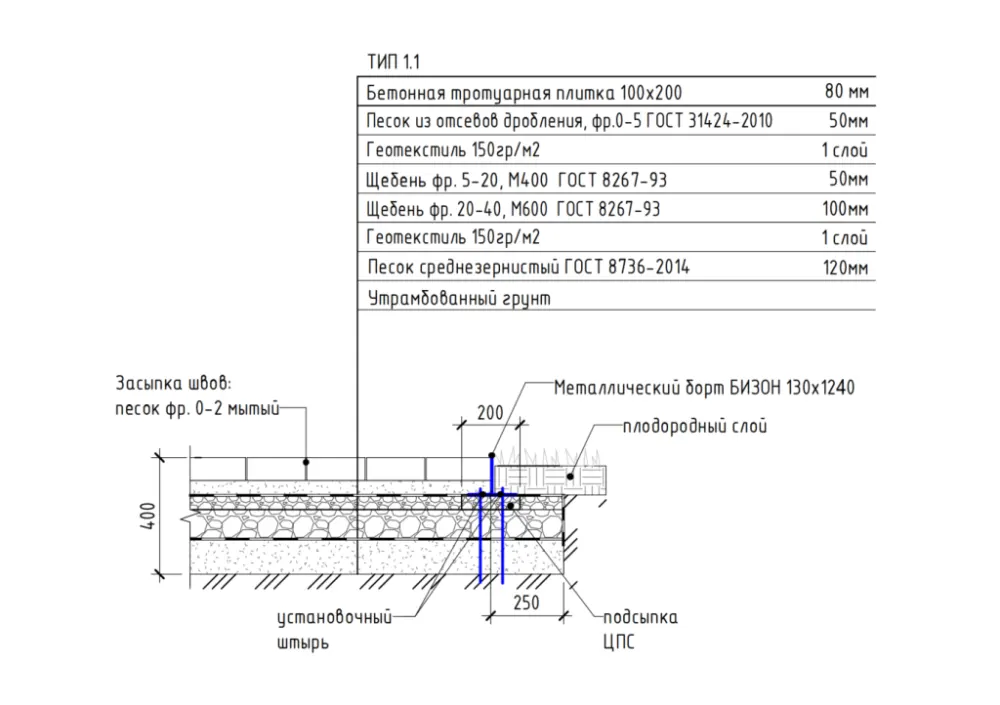

Отверстия 10 мм нашли ещё одно применение. Теперь через них мы фиксируем борты к грунту с помощью монтажных штырей 8х300 мм.

Как это работает:

• Борт выставляется на щебёночное или песчаное основание
• Через отверстие 10 мм в опорной площадке забивается штырь 8 мм прямо в грунт
• Штырь проходит через весь пирог и фиксирует борт надёжно, без бетона

Это особенно удобно для:

• Временных конструкций
• Садовых дорожек
• Объектов, где нельзя использовать бетон
• Быстрого монтажа

Часть 5. Технические детали

Для монтажников (крепление на шпильки):

Алгоритм монтажа на шпильки:

1. Разметить положение борта
2. Просверлить отверстия в бетоне под шпильки
3. Зафиксировать шпильки (анкерным или химическим способом)
4. Наживить нижние гайки с шайбами
5. Выставить гайки по уровню (лазерный нивелир обязателен)
6. Уложить борт на шпильки, пропустив их через отверстия
7. Затянуть верхние гайки
8. Проверить горизонт, при необходимости подкорректировать нижними гайками

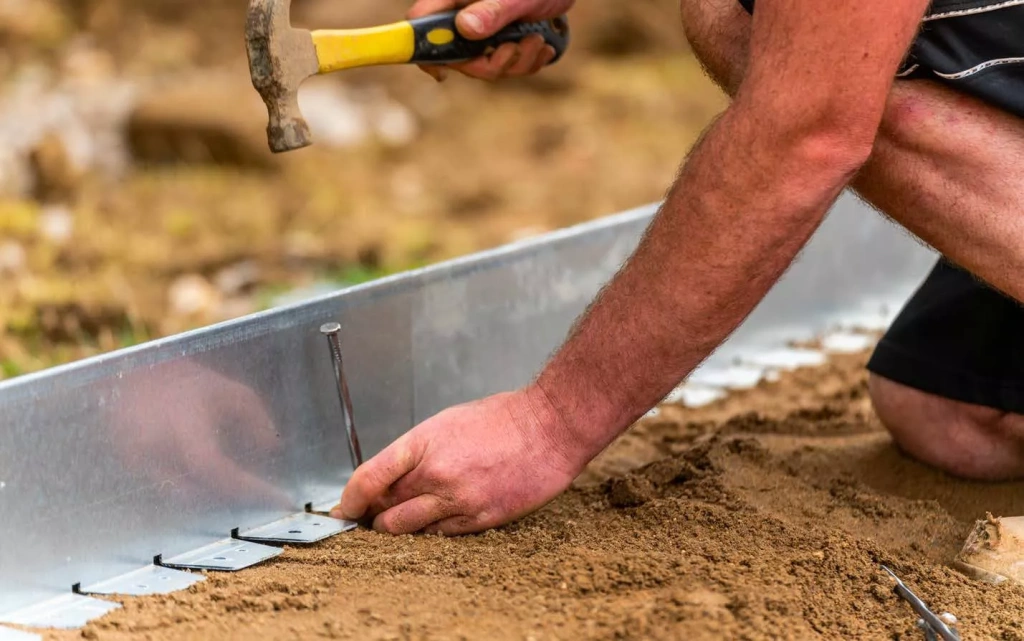

Для монтажников (крепление штырями в грунт):

Алгоритм монтажа на штыри:

1. Подготовить основание (щебень, песок)
2. Выставить борт по уровню
3. Через отверстие 10 мм забить штырь 8 мм в грунт
4. Штырь должен войти на 250–280 мм (оставить 20–30 мм для фиксации)
5. Проверить горизонт, при необходимости подбить

Часть 6. Для архитекторов и проектировщиков

Что нужно учитывать в проекте:

Часть 7. Ещё два способа, которые подсмотрели у заказчиков

Способ 4. Строительный пистолет + дюбели

• Скорость — до 200 метров в смену
• Не нужно сверлить, не нужно ждать
• Идеально для больших объёмов

Способ 5. Анкер-клинья 6×60 (из арсенала гипсокартонщиков)

• Анкер-клинья всегда под рукой
• Не нужны специальные дюбель-гвозди
• Демонтаж возможен (раскрутил — вытащил)

Часть 8. Сводная таблица способов монтажа

Часть 9. Выводы:

Для монтажников: выбирайте способ под задачу:

• Нужно быстро и много — берите пистолет
• Нужно точно по уровню при сложном рельефе — шпильки
• Нет бетона — штыри в грунт
• Есть только анкер-клинья и прямые руки — работают и они

Для проектировщиков: закладывайте универсальное решение. Наши борты с двумя типоразмерами отверстий (8 и 10 мм) дают монтажникам свободу выбора.

Для заказчиков: не навязывайте способ монтажа, если не разбираетесь. Лучше спросите у тех, кто будет делать.

Мы продолжаем собирать обратную связь. Если у вас есть нестандартный способ крепления — делитесь. Лучшие решения войдут в следующие версии статьи.
